Die Labor-Klapprohröfen vom Typ FST/FZS können sowohl vertikal als auch horizontal bei Temperaturen bis zu 1300 °C betrieben werden.
Das Klapprohrofendesign ermöglicht ein leichtes Positionieren des Arbeitsrohres oder komplexer Reaktoren mit mehreren Anschlüssen und Zugängen. Der Mechanismus zum Öffnen des Ofens erlaubt es weiterhin, das Arbeitsrohr und die darin enthaltene Probe schneller abzukühlen. Die Isolation beider Modelle besteht aus mehreren Schichten hochwertiger keramischer Faserisolation.
Das rechteckige Gehäuse mit Schlitzen zur Konvektionskühlung stellt wie bei den nicht klappbaren Modellen sicher, dass das Äußere des Gehäuses kühl bleibt. Ein stabiler Griff und zwei Schnellverschlüsse ermöglichen sicheres Öffnen und Schließen des Klapprohrofens.
Die beiden Halbschalen der Heizelemente sind auch aus keramischem Fasermaterial gefertigt, auf dem die 5mm dicken Heizdrähte mit Hilfe von Keramikteilen befestigt sind. Auch die Endisolationsscheiben sind in zwei Teile geteilt. Ein Türkontaktschalter unterbricht die Stromzufuhr zu den Heizelementen sobald der Ofen geöffnet wird.
Die Klapprohrofen-Serie ist sowohl in einzonigen Ausführungen (FST) als auch mit drei Heizzonen (FZS) erhältlich, um eine sehr gute homogene Zone zu ermöglichen.
Sonderausführungen und ein umfangreiches Zubehör für Rohröfen runden die Liefermöglichkeiten ab.
Altern, Anlassen, Beschichten, CIM, CVD, Entgasen, Hartlöten, Härten, Kalibrieren von Thermoelementen, Kalzinieren, Katalyseforschung, Löten, MIM, Prüfung von Brennstoffzellen, Pyrolyse, Sintern, Sublimieren, Synthese, Tempern, Trocknen, kleine Reaktoren
Anzahl beheizter Zonen | Maximaltemperatur (°C) | Furnace Ø (mm) | Beheizte Länge (mm) | Abmessungen Ofen H x B x T (mm) | Gewicht (kg) | Empfohlene Rohrlänge unter Luftatmosphäre (mm) | Empfohlene Rohrlänge unter Schutzgasatmosphäre (mm) | Abmessungen Steuereinheit H x B x T (mm) | Gewicht Kontrolleinheit (kg) | Länge homogene Zone ±5 K (mm) | Leistung (kW) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FST 13/40/200 | 1 | 1300 | 40 | 200 | 530 x 460 x 560 | 35 | 450 | 985 | 500 x 550 x 700 | 50 | 100 | 1.5 |
FST 13/70/500 | 1 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 250 | 3.0 |
FST 13/100/500 | 1 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 250 | 4.0 |
FST 13/100/1000 | 1 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 10.4 |
FST 13/150/1000 | 1 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 12.0 |

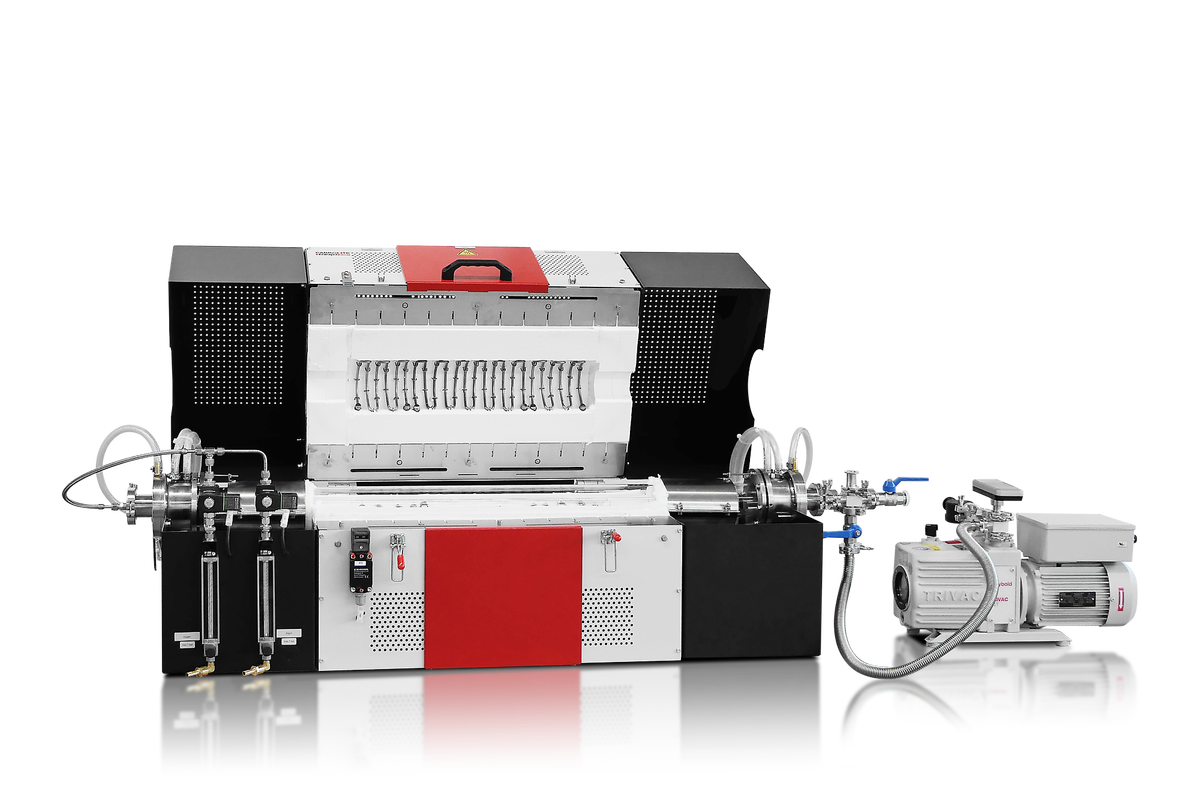

FZS 13/70/500 | 3 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 350 | 3.0 |
FZS 13/100/500 | 3 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 300 | 4.0 |

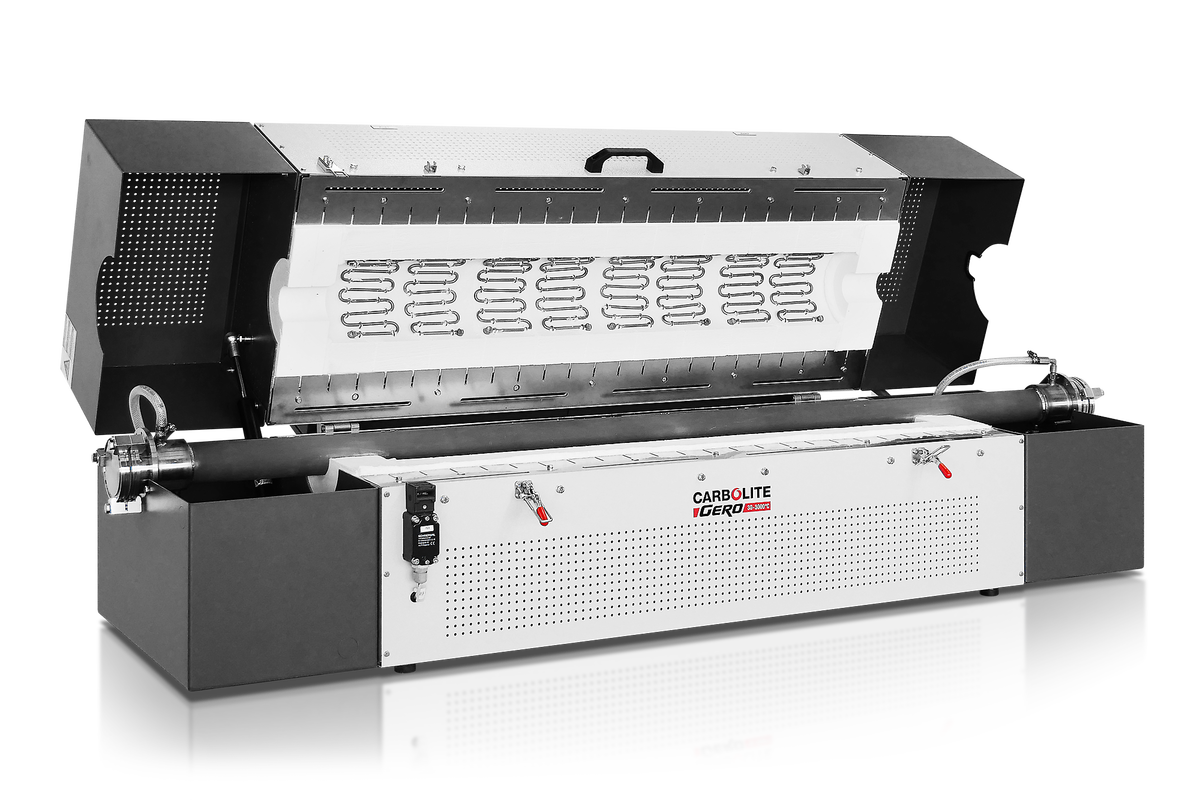

FZS 13/100/1000 | 3 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 800 | 10.4 |
FZS 13/150/1000 | 3 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 600 | 12.0 |
FZS 13/200/1000 | 3 | 1300 | 200 | 1000 | 690 x 1200 x 620 | 150 | 1190 | 1725 | 1100 x 1200 x 700 | 120 | - | 16.0 |
FZS 13/100/1500 | 3 | 1300 | 100 | 1500 | 530 x 1700 x 560 | 120 | 1690 | 2252 | 1100 x 1200 x 700 | 120 | - | 14.0 |
FZS 13/150/1500 | 3 | 1300 | 150 | 1500 | 590 x 1700 x 560 | 150 | 1690 | 2225 | 1100 x 1200 x 700 | 120 | - | 18.0 |
FZS 13/200/1500 | 3 | 1300 | 200 | 1500 | 690 x 1700 x 620 | 200 | 1690 | 2225 | 1100 x 1200 x 700 | 160 | - | 22.0 |

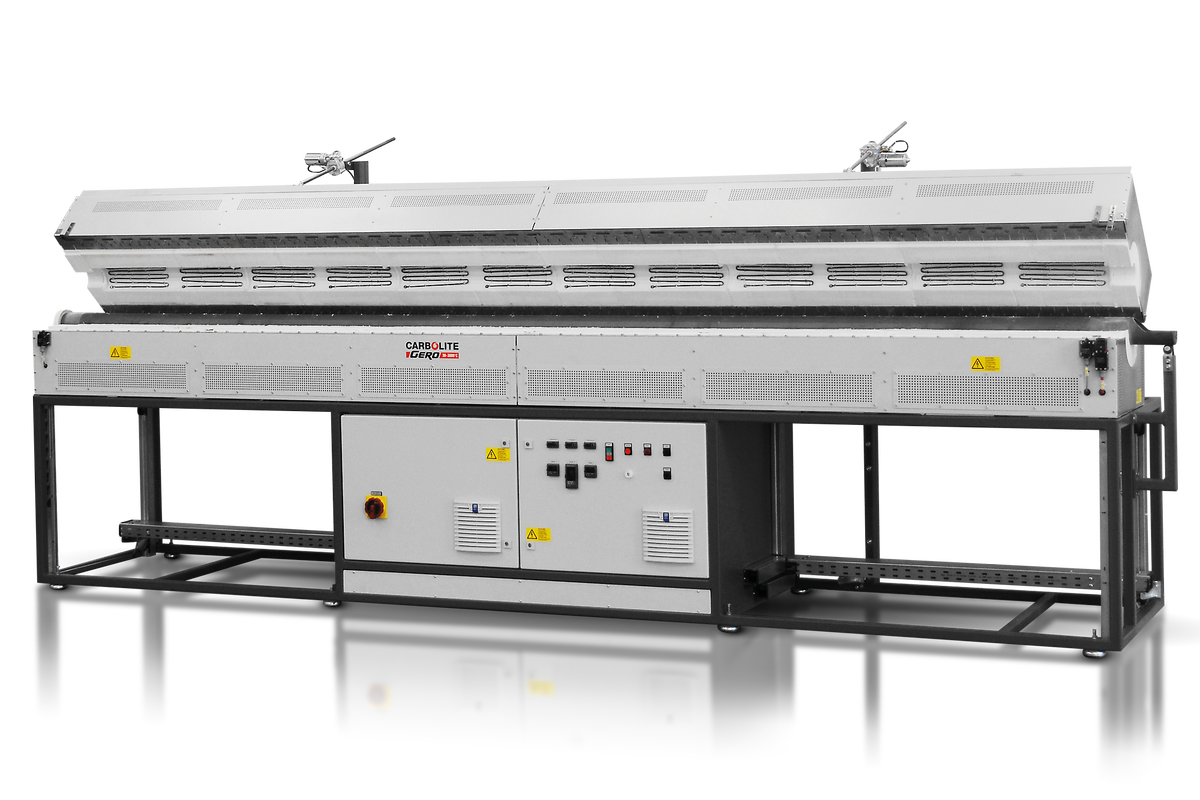

FZS 13/100/4500 | 3 | 1300 | 100 | 4500 | 2200 x 4700 x 1100 | 800 | aus Anfrage | aus Anfrage | inside frame | - | - | 45.0 |
FZS 13/150/4500 | 3 | 1300 | 150 | 4500 | 2200 x 4700 x 1200 | 950 | aus Anfrage | aus Anfrage | inside frame | - | - | 60.0 |
Bitte beachten Sie
- Aufheizrate bei Verwendung eines Keramikarbeitsrohres darf nicht über +5 °C/min liegen
- Die Stromversorgung basiert auf 200 - 240 V für 1 phasige Anschlüsse und 380 - 415 V für 3 phasige Anschlüsse
Minimale Länge der homogenen Zone in horizontalen Öfen, mit Faserstopfen bei 100 °C unterhalb der max. Temperatur
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V
Technische Änderungen und Irrtümer vorbehalten
